Пожарный мини-робот - тушение тонкораспыленной водой
Инженерный центр пожарной робототехники «ЭФЭР»
Роботизированная установка пожаротушения на базе пожарных мини-роботов
Современная эффективная защита общественных и производственных зданий и сооружений
Пожарные мини-роботы универсальные, с программным управлением
Эффективная современная защита общественных и производственных зданий и сооружений
Пожарный мини-робот с расходом 10 л/с - тушение распыленными струями
Особенности
- Автоматическое обнаружение очага загорания и автоматическое пожаротушение
- Адресное тушение очага загорания всем расходом огнетушащего вещества
- Дистанционный мониторинг состояния готовности
Преимущества
Значительная защищаемая площадь
Подробнее
Значительная защищаемая площадь
1 мини-робот с расходом 10 л/с защищает площадь свыше 3000 м2
Снижение ущерба от пожара и избыточного применения воды
Подробнее
Снижение ущерба
— от пожара за счет раннего обнаружения источника огня и прицельного тушения очага загорания всем расходом огнетушащего вещества, создания высокой интенсивности орошения,
— от избыточного применения воды за счет быстрого тушения и прекращения пожаротушения при отсутствии признаков горения;
Экономическая эффективность
Подробнее
Экономическая эффективность
— для защищаемых площадей свыше 3000 м2 и высотой более 9 м бюджет проекта для роботизированных установок пожаротушения дешевле, чем для спринклерных установок
Простота монтажа
Подробнее
Простота монтажа
Установка на фланцы магистрального трубопровода
Область применения
- Торговые, выставочные, спортивные комплексы
- Административные здания, гостиницы, больницы
- Музеи, книгохранилища, библиотеки
- Производственные и складские помещения
- Автомобильные стоянки
О продукте
Назначение
- ликвидация и локализация пожара
- охлаждение несущих конструкций покрытия здания и объектов защиты, находящихся в непосредственной близости к очагу пожара
- осаждение пыли и увлажнение
Дополнительные опции
- Организация видеонаблюдения и видеофиксации
- Интеграция с другими системами безопасности
- Самотестирование и контроль исправности элементов комплекса
Состав (комплектность)
- два и более пожарных мини-робота-оросителя
- электромагнитные клапаны Ду 50
- система управления
Виды огнетушащего вещества
- вода
- тонкораспыленная вода
- пена
Режимы работы
- автоматический
- дистанционный
- ручной
Пожарные роботы
ПР-ЛСД-С4(10)Уш-ТРВ-ИК
Насадок
Инфракрасный сканер
Корпус
Привод
Пожарные мини-роботы
тонкораспыленной воды с расходами 4 и 10 л/с
тонкораспыленной воды с расходами 4 и 10 л/с
- Рабочее давление — 0,3-0,8, 1,7 МПа
- Расход воды (водного раствора пенообразователя) — 4, 10 л/с
| Наименование | ПР-ЛСД-С4Уш-ТРВ-ИК | ПР-ЛСД-С10Уш-ТРВ-ИК |
|---|---|---|
| Рабочее давление, МПа | 0,3-1,7 | 0,3-0,8 |
| Расход при P=0,4 МПа воды (водного раствора пенообразователя), л/с | 4 | 10 |
| Дальность струи при Р=0,4 МПа, угле возвышения +5°, высоте установки 6 м, не менее: |
||
| — тонкораспыленной воды (ТРВ), м | 12 | 18 |
| -пенной сплошной, м | 10 | 25 |
| Средний арифметический диаметр капель, мкм | 150 | |
| Перемещение ствола, °: | ||
| — по вертикали | от +5 до -85 | |
| — по горизонтали | 420 | |
| Скорость углового перемещения, °/с | 3-12 | |
| Диапазон изменения факела струи, ° | 0-40 | 0-120 |
| Устройство обнаружения загорания | Инфракрасный извещатель наведения | |
| Стандарт магистрали управления | По интерфейсу RS-485 | |
| Степень защиты корпуса изделия от внешних воздействий по ГОСТ 14254-96 |
IP55 | |
| Дальность обнаружения тестового очага ТП-5 по ГОСТ Р 50898-96, не менее |
25 | |
| Климатическое исполнение по ГОСТ 15150-69 | У1 | |
| Масса кг, не более | 9 | |
ПР-ЛСД-С10(15,20)Уш-ИК
Корпус
Насадок
Инфракрасный сканер
Привод
Пожарные мини-роботы-оросители с расходами 10, 15, 20 л/с с программным (дистанционным) управлением, стационарные, с инфракрасным извещателем наведения.
- Рабочее давление — 0,3 — 0,8 МПа
- Расход воды (водного раствора пенообразователя) — 10 , 15, 20 л/с
- Дальность обнаружения тестового очага ТП-5 — 25 м
| Наименование | ПР-ЛСД-С10Уш-ИК | ПР-ЛСД-С15Уш-ИК | ПР-ЛСД-С20Уш-ИК |
|---|---|---|---|
| Рабочее давление, МПа | 0,3-0,8 | ||
| Расход воды (водного раствора пенообразователя), л/с | 10 | 15 | 20 |
| Дальность струи при ном.давлении, м, не менее: | |||
| — водяной сплошной | 30 | 35 | 40 |
| — распыленной (при угле факела 30 градусов) | 20 | 25 | 30 |
| -пенной сплошной | 25 | 30 | 35 |
| Зона перемещения ствола, °: | |||
| — по вертикали | от +5 до -85 | ||
| — по горизонтали | 420 | ||
| Скорость углового перемещения, °/с | 3-12 | ||
| Диапазон изменения факела струи, ° | 0-120 | ||
| Устройство обнаружения загорания | Инфракрасный извещатель наведения | ||
| Система координат | сферическая | ||
| Связь с устройствами | По интерфейсу RS-485 | ||
| Масса кг, не более | 9 | ||
Порядок работы роботизированной установки пожаротушения
1
Система пожарной сигнализации выдает системе управления установкой пожаротушения сигнал о пожаре*.
2
Система управления выдает сигнал пожарным мини-роботам на поиск очага загорания.
3
ИК-сканеры, установленные на мини-роботах-оросителях, начинают поиск очага загорания. Координаты очага загорания передаются в систему управления.
4
Определив координаты очага загорания, система управления выдает сигнал пожарному роботу, оптимально расположенному к очагу загорания, на открытие клапана/клапанов для подачи огнетушащего вещества.
Примечание: * в систему управления мини-роботов-оросителей может поступать общий или зонные сигналы от системы (определяется на стадии проектирования). Имеется возможность дистанционного управления с помощью пульта дистанционного управления.
Смотреть структурную схему РУП
Структурная схема
Смотреть диаграмму орошения
(в зависимости от угла возвышения пожарного робота)
Диаграмма орошения
Запрос коммерческого предложения
Видео
Статьи
Защита памятников деревянного зодчества. Научно-практическая конференция: тезисы докладов
г.Петрозаводск, 2019
Спасти и сохранить памятники культурного наследия
Алгоритм безопасности. 2019 г. № 1
От спринклеров к пожарным мини-роботам
Противопожарная защита. Пожарная автоматика. Средства спасения. 2018 г.Новости

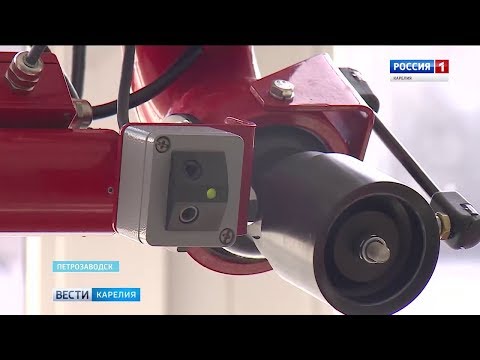

Норвежцы заинтересовались петрозаводскими роботами-пожарными
30 января 2018
Норвежцы заинтересовались петрозаводскими роботами-пожарными. Оснащать ими планируют деревянные церкви и другие объекты культуры. Соответствующие испытания уже успешно пройдены. На заводе ждут новых заказов. Чем заинтересовали скандинавов разработчики из Петрозаводска, узнала Екатерина Семенова.
В России разработали пожарных мини-роботов
1 марта 2018
Машины умеют определять очаг возгорания и прицельно тушить его. Один такой работ может заменить десятки оросительных спринклеров.
Специалисты Инженерного центра пожарной робототехники «ЭФЭР» разработали мини-роботом, созданных специально для тушения огня. Эти машины не боятся пожаров и тушат возгорания распыленной до состояния взвеси водой.
Подобный метод тушения актуален на объектах, которые испытывают недостатки с подачей воды. Кроме того, он будет эффективен при борьбе с огнем в учреждениях культуры, в том числе в музеях, где вред от процесса тушения обычно соизмерим от вреда самого пожара.
В настоящее время карельские роботы стерегут от пламени космодромы Плесецк и Восточный, ангары для самолётов в столичных аэропортах, атомные электростанции и крупные спортивные объекты. В будущем планируется оборудовать роботами Преображенскую церковь на острове Кижи после завершения реставрации. В случае пожара техника позволит сохранить уникальный иконостас.
«Инженерный центр «ЭФЭР» - победитель конкурса «Лучший инновационный проект»
29.03.2019
Компания «ЭФЭР» приняла участие в юбилейной выставке «Securika Moscow», которая проводилась в этом году с 19 по 22 марта в ЦВК «Экспоцентр», г. Москва.
В числе новых разработок на стенде компании были представлены пожарные мини-роботы для защиты объектов с массовым пребыванием людей в различных исполнениях: и для административных зданий, и для промышленных сооружений.
За разработку «Автоматическая система пожаротушения на базе мини-роботов-оросителей с системой удаленного доступа» компании «ЭФЭР» присуждено первое место в конкурсе «Лучший инновационный продукт» в номинации «Средства и системы пожаротушения».
Система способна автоматически определять координаты и площадь горения, производить автоматическое тушение по площади горения с адресной подачей распыленной или тонкораспыленной воды на очаг загорания, осуществлять контроль готовности системы с регистрацией неисправностей, взаимодействовать с контрольными системами верхнего уровня в удаленном доступе. Высокое быстродействие, возможность тушить всем расходом, гибкость управления в сочетании с высокой готовностью к работе – все это позволяет применять данные системы для защиты объектов с массовым пребыванием людей: торгово-развлекательных центров, киноконцертных залов, спортивных сооружений, предприятий общественного питания – там, где другие технические средства малоэффективны.
